2月26日下午，紫光展锐举行了主题为“5G所向·价值所在”的线上发布会，携手海信发布了首款基于虎贲T7510的5G手机。同时，展锐还正式发布了其首款5G SoC芯片——虎贲T7520，同时这也是全球首款基于台积电6nm EUV工艺的芯片。
紫光展锐CEO楚庆表示：“虎贲T7520开发了多种先进技术，在性能全面提升的同时，功耗再创新低。除此之外，我们的架构设计开放创新，致力生态承载，未来将携手合作伙伴共同带给用户更优异的智能体验。”
首款搭载虎贲T7510的5G手机：海信F50
正如此前发布会所预告的那样，紫光展锐在今天的新品发布会上，携手海信正式发布了首款基于虎贲T7510的5G手机——海信F50。
实际上虎贲T7510是由展锐首款5G基带芯片春藤V510+虎贲T710应用处理器组合而成的。
春藤V510是在去年MWC展会上，展锐正式发布的第一代的5G芯片，基于台积电12nm制程工艺，支持SA和NSA双模，支持Band 78、Band 79和Band 41三大主流5G频段，同时支持向下兼容2/3/4G网络，其下行峰值速率为1.6Gbps。
不过需要指出是，春藤V510只是一款5G基带芯片，所以要想用在手机上就必须采用手机处理器+外挂5G基带的形式来实现。比如目前的骁龙865手机就是采用的外挂骁龙X55基带来实现5G通信的。
而为了配合春藤V510在智能手机上的商用，2019年8月底，紫光展锐正式推出了一款没有整合基带的应用处理器——虎贲T710。
虎贲T710基于台积电12nm工艺，4颗2.0GHz的Arm Cortex-A75及4颗1.8GHz的Arm Cortex-A55，搭载主频800MHz 的IMG PowerVR GM 9446 图形处理器。虎贲T710还包含了ISP、VDSP等处理单元，整合了4K@30fps编解码，802.11AC，BT 5.0等功能。
更为重要的是，虎贲T710还首发搭载了展锐自研的异构双核NPU，支持运行FP16、INT8、INT4等多种数据位宽的AI算法，算力达到了4TOPS，能效比 ≥ 2.5TOPS/W。其当时的AI-Benchmark跑分更是超过了高通骁龙855 plus和华为麒麟810，排名全球第一。
△在发布会上，紫光展锐CEO楚庆展示的搭载虎贲T7510的海信F50
所以综合来说，搭载虎贲T7510的海信F50在整体的处理器性能和5G通信性能上应该还是值得期待的。此外据介绍，海信F50还将搭载5010mAh大电池，拥有18W安全快充技术。另外，海信F50还内置8mm超大散热面积，PC级高效的导热效率，可轻松缓解长时间玩机带来的发热问题，为手机的高效运行提供保障。
海信电子信息集团副总裁、青岛海信通信有限公司副总经理马小航表示：“紫光展锐是海信的重要战略合作伙伴。即将上市的海信5G手机F50内置了紫光展锐硬核内芯虎贲T7510，集成度高，运算性能强大，是一款真正意义上的5G手机。”同时，他还表示：“海信作为一家拥有通信、电视、空调、冰箱等2C产业，光通信、智慧交通、智慧医疗、智慧家居等2B产业的集团公司，海信对于5G提出的三大场景：移动增强宽带eMBB、低时延高可靠URLLC、海量机器通信mMTC，都有着非常明确的需求，因此海信后续和展锐的合作将是全方位的合作，共同将中国的5G产业做大。”
另外值得一提的是，在此次发布会上，展锐还联合中国联通推出了首款基于春藤V510的5G CPE。
虎贲T7520：首发台积电6nm EUV工艺，AI算力翻倍
随着5G手机所需要支持的网络频段越来越多，手机内部需要集成的射频前段、天线等器件数量也大幅增加，同时5G也带来了功耗的大幅增加，因此，集成5G基带的5G SoC已经是大势所趋，其相对于分离式的方案来说，不仅集成度更高、占板面积更小、功耗更低，并且成本也可以更好的得到控制。所以，我们可以看到，联发科天玑1000、三星Exynos980、华为麒麟990 5G、高通骁龙765系列都选择了将5G基带集成到了SoC当中。
对于展锐来说，如果要继续在5G手机市场与这些厂商进行竞争，那么就必须要推出集成5G基带的SoC，因此，虎贲T7520也就应运而生，并且相比这些竞品来说，还必须要有自己的优势。
6nm EUV工艺：性能提升18%，功耗降低8%
首先，在制程工艺上，虎贲T7520有了很大的提升。相对于上一代采用台积电12nm工艺的虎贲T7510来说，虎贲T7520直接跳过了10nm、7nm及7nm EUV工艺，直接选择了台积电目前最新的6nm EUV工艺。这也使得虎贲T7520成为了目前全球首款6nm EUV工艺的5G SoC芯片，在制程工艺上相对于其他竞品的5G SoC来说，拥有了一定的优势。
据介绍，相比7nm工艺来说，6nm EUV工艺使得晶体管密度提升了18%，这也意味着性能提升了约18%，同时功耗也降低了8%。
据台积电陈平博士介绍，新的6nm EUV工艺是7nm工艺的延伸，不仅兼容7nm的设计环境，同时也降低了流程复杂程度和生产的时间周期。
不过，紫光展锐CEO楚庆表示，相对于之前的12nm工艺来说，这次选择最新的6nm EUV工艺，虽然带来了性能的大幅提升、功耗也得到了进一步降低，但是技术难度提升了1.7倍，同时项目投入也提升了4倍。“如果没有2亿美元，不要想着去开6nm EUV工艺的芯片。”楚庆在发布会上说到。
四核A76+四核A55

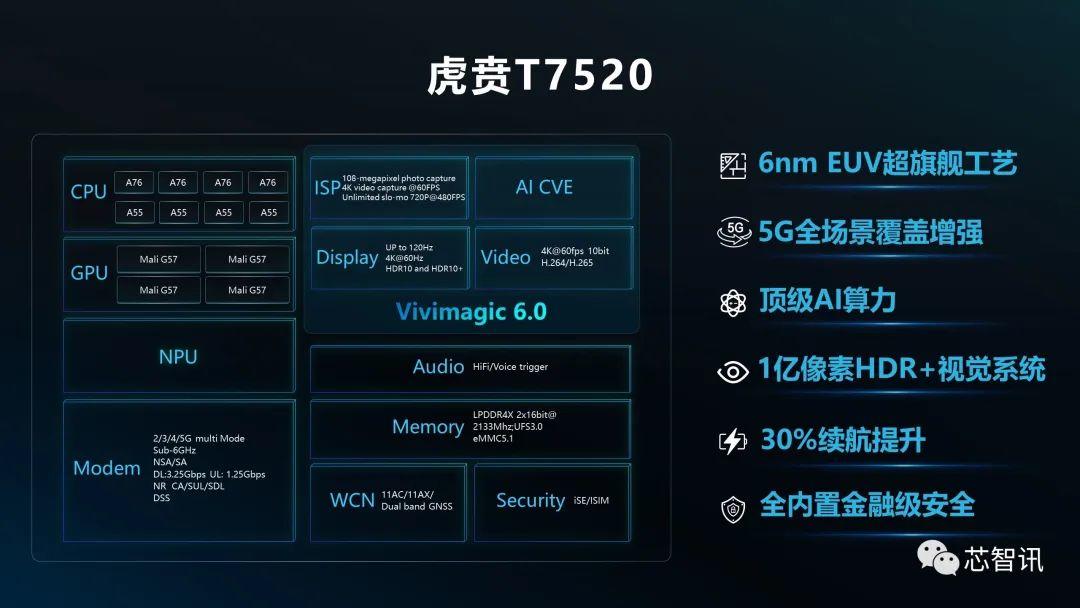

在处理器内核方面，虎贲T7520采用了4个Arm Cortex-A76核心，4个 Arm Cortex-A55核心，GPU采用的是Arm Mali-G57核心。说实话，这个配置与目前的旗舰级的5G SoC相比，在GPU上可能被要弱一些，不过在四个A76的带动下，CPU的性能是够用的（麒麟990 5G也是四核A76+四核A55）。内存支持2×16-bit LPDDR4X 2133MHz，存储则支持eMMC 5.1、UFS 3.0。
全新NPU内核：算力或达8TOPS
目前独立的AI计算核心NPU已经成为了旗舰手机芯片的标配，得益于上一代的虎贲T710在AI内核上的进展，虎贲T7520则集成了新一代的NPU。
据介绍，虎贲T7520的NPU性能大幅领先某竞品旗舰，同时在Resnet50、MobileNet V2、MobileNet SSD模型下，能效也分别达到了某竞品旗舰的2.5、1.8和2倍。
虽然，展锐并未公布其具体的架构和算力（T710的NPU是1大核+1小核架构，算力是4TOPS）。不过，楚庆表示，目前应对各种的AI应用需求，4TOPS的算力已经成为了基本需求，而虎贲T7520的则提供了大一倍的冗余。如此看来，虎贲T7520的AI算力可能在8TOPS左右。
另外需要指出的是，虎贲T7520的NPU也支持业界主流ML训练框架，算子库丰富，完整支持Android NN，用户能够体验更加多样化的移动端AI应用。
配备四核IPS：支持1亿像素拍照，4K视频录制
在目前用户关心的拍摄能力方面，虎贲T7520则搭载了展锐自主研发的第六代影像引擎Vivimagic 6.0，不仅拥有第二代FDR技术，还配备了四核的ISP，以及独立的NPU内核，支持1亿像素超高分辨率拍照、多摄像头处理能力，可支持4K@60fps、720p@480fps视频录制，再结合安奇逻辑(ACUTElogic)领先的影像技术，可为拍照和摄像提供出类拔萃的效果。
另外，对于目前手机屏幕向着更高刷新率的发展趋势之下，虎贲T7520也采用了全新一代的多核显示架构，最高支持120Hz刷新率，全通路全格式HDR标准渲染能力，多屏显示最高支持4K HDR 10+。
全球首款全场景覆盖增强5G基带
去年的MWC展会上，展锐推出了自研的5G移动平台——马卡鲁，而春藤V510则是基于该平台的首款5G芯片。而此次推出的虎贲T7520则基于展锐全新推出的马卡鲁2.0平台。
据楚庆介绍，相对于上一代的马卡鲁1.0来说，新的基于马卡鲁2.0平台的虎贲T7520，支持5G TDD+FDD载波聚合，使得通信性能提升了30%；同时还拥有全场景覆盖增强技术，3.5GHz+2.1GHz频段上下行解耦，使得覆盖半径增加了100%；全新多模融合架构，使得场景功耗优化了40%。
虎贲T7520号称是搭载了“全球首款全场景覆盖增强5G基带”，支持6GHz以下频段、NSA/SA双模组网、2G至5G七模全网通、双卡双5G、EPS回落、VoNR高清语音视频通话等先进标准和技术。SA模式下行峰值速率可超过3.25Gbps。此外，虎贲T7520还支持超级上行技术，3.5+2.1GHz超级上行，使得近点峰值速率提升60％，上传速率高达1.25Gbps。
楚庆特别强调，目前虽然大家都关注5G所带来的下行速率的极大提升，但是实际上，随着各类视频社交应用、手机直播应用的发展，用户对于上行速率的的要求也是越来越高。
超低功耗：5G续航新标杆
前面我们提到，5G手机相对于4G手机来说，在功耗上有了大幅的提升。一方面是5G通信本身所带来的，另一方面则用户对于手机屏幕尺寸、分辨率、多摄、游戏性能等方面的要求越来越高所带来的。而在目前电池技术没有重大突破的前提下，要解决续航问题，就只有两条路：一个是提升电池容量，但是这在5G手机内部空间越来越紧张的情况下，如果要提升电池容量，则可能需要牺牲手机的轻薄化。另一条路则是降低整体手机的系统功耗，而其中最重要的就是手机主SoC的功耗。
而在这方面，展锐似乎对于虎贲T7520很有信心。得益于其先进的6nm EUV工艺、多模融合的通信架构以及AI智能调节，虎贲T7520在视频拍摄、音乐、视频、游戏、待机、5G下载等各个应用场景下功耗都有了10-37%的下降。
根据展锐公布的数据显示，搭配4500mAh电池，基于虎贲T7520平台的5G手机，听音乐续航可长达180小时，看电影可以播放32小时（应该是播放本地视频），远高于其他的竞争对手。
虽然官方公布的数据似乎有点夸张，但是，即便打个折扣，这个续航能力也应该是很出色的，也难怪展锐将虎贲T7520称之为“5G续航新标杆”。
集成金融级iSE安全单元
随着移动支付的发展，越来越多的人开始选择手机支付来取代现金，对于很多用户来说，现在的“衣食住行”可能都已经离不开了智能手机。但是随着而来的金融安全问题也是越来越多，这也使得手机芯片厂商也开始不断提升芯片的安全性能。
此次展锐推出的虎贲T7520也大幅强化了安全性能，将金融级iSE安全单元整合在SoC内部，相比于外置SE，它更难攻击定位；运算能力提升100%，支持视频加密通话等高算力安全需求；支持国际主流算法，扩展能力更出色；存储容量提升20倍，通信带宽提升10倍，可同时支持数百个应用。
小结
通过上面的介绍我们可以看到，相对于目前的已商用的旗舰级5G SoC来说，展锐的虎贲T7520虽然在CPU、GPU性能上可能略低，但是四核A76+四核A55 CPU，以及四核Mali-G57的配置，已经是足以应对各种场景的需求。
此外，展锐虎贲T7520也有着自己的优势。
比如在制程工艺方面，虎贲T7520首发6nm EUV制程工艺。此前只有华为麒麟990 5G用了EUV工艺，并且只是7nm EUV，而三星Exynos980则是8nm工艺，联发科天玑1000则是7nm工艺。
在AI性能方面，虎贲T7520拥有高达8TOPS算力的NPU内核。此前AI-Benchmark得分排名第一的联发科天玑1000的AI算力只有4.5Tops；三星Exynos980的AI算力也只有5TOPS）。
在拍照方面，虎贲T7520支持1亿像素拍照、4K@60FPS视频录制的影像性能也已经达到了目前的旗舰机的要求。
在通信性能方面，虎贲T7520配备的全球首款全场景覆盖增强5G基带，所带来的通信性能上的提升，也已经达到了旗舰级的水准。
（注：三星Exynos 980在Sub-6GHz频段下，下行峰值速率为2.55Gbps，上行峰值速率1.28Gbps；华为麒麟990 5G在Sub-6GHz频段下的下行峰值速率为2.3Gbps，上行峰值速率仅1.25Gbps；联发科天玑1000在Sub-6GHz网络下，下行峰值速率可以高达4.7Gbps，上行峰值速率可达2.5Gbps。显然，如果从上下行速率上来看，虎贲T7520已经达到了旗舰级的水准。）
此外，虎贲T7520还拥有超强的续航性能，集成了金融级iSE安全单元等。
综合来看，展锐虎贲T7520是一款非常出色的5G SoC芯片，在技术工艺、通信能力、AI、视觉能力、续航能力，安全性六大方面具有优势。算得上是一款旗舰级的5G SoC芯片，有助于展锐突破其原本固守的4G中低端市场，进入5G中高端市场。
这里特别需要指出的是，早在2G/3G时代，市场上的手机基带芯片供应商原本有十多家之多，但每一代的技术升级，基带芯片厂商所面临的技术挑战也是越来越大，所需要专利储备以及研发投入也呈直线上涨，门槛也是越来越高，如果没有足够的出货量支撑，那么必然将难以为继。因此，每一代通信技术的升级，都伴随着基带芯片玩家的大洗牌。
在3G转向4G的这个阶段，博通、TI、Marvell、Nvidia等曾经的手机基带芯片厂商都相继都退出了这个市场。而且，在这之后也再有没有新的玩家进入这个市场。而在英特尔退出后，全球5G手机基带芯片玩家就只剩下了5位：中国的华为海思和紫光展锐、美国的高通、韩国的三星、以及中国台湾的联发科。其中，华为和三星的5G基带芯片主要是自用，因此在公开市场上，目前手机厂商能够选择的5G基带芯片供应商就只有高通、展锐和联发科。
虽然，在3G/4G时代，展锐一直是在中低端市场深耕，但是随着5G时代的到来，展锐或将迎来“改变市场格局”的机会。如果说，去年年初，展锐推出首款5G基带芯片春藤V510，成功进入全球5G第一梯队，只是拿到了一张5G竞赛的“门票”，那么随着展锐首款旗舰级5G SoC虎贲T7520的发布，这个“改变市场格局”的时刻或许已经开始到来。
